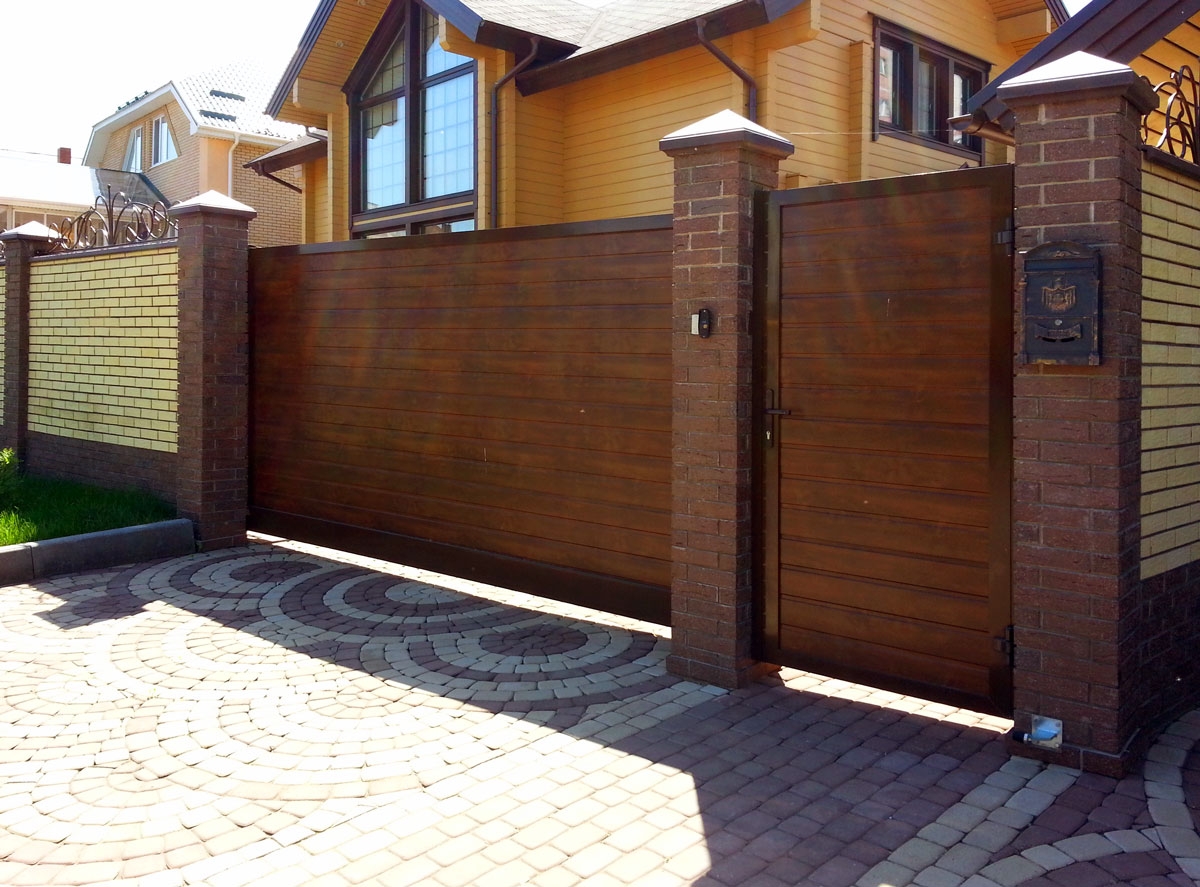

Откатные ворота

Назначение и применение автоматических откатных ворот серии ADS400

Мы усовершенствовали устройство въездных ворот и создали продукт нового поколения – откатные автоматические ворота серии ADS400, которые займут достойное место как на даче, так и на промышленных объектах.

Въездные ворота «Алютех» сочетают в себе традиционно высокое качество, современные технологии, долговечность и эстетичный дизайн. Улучшенный вариант сдвижных ворот привлекает доступной ценой, сроком эксплуатации не менее 15 лет, возможностью установки более 20 вариантов заполнений полотна ворот различными материалами — алюминиевым профилем сплошного или разреженного заполнения, сэндвич-панелью толщиной 45 мм, роллетным профилем AG/77, листовым материалом (профлистом, деревянной доской), высоким качеством комплектующих и ремонтопригодностью.

Раздвижные автоматические ворота новой серии ADS400 представлены в таком широком ассортименте, что потребителю не составит труда, исходя из своих запросов и возможностей, выбрать оптимальный вариант конструкции ворот.

Преимущества откатных ворот

Современная и постоянная система контроля на каждом из этапов разработки и производства продукта обеспечивает высокое качество и длительный срок эксплуатации продукции.

• Конструкция профилей серии ADS400 предусматривает возможность установки более 20 вариантов внутреннего или накладного заполнений полотна автоматических сдвижных ворот. Использование различных заполнений позволяет воплотить в готовых изделиях различные по стоимости и исполнению конструкции — от элитных до экономичных.
• Все основные элементы конструкции откатных ворот изготавливаются из алюминиевого профиля с полимерным покрытием, которое надежно защищает полотно ворот от неблагоприятного воздействия атмосферы, исключает коррозию и увеличивает срок эксплуатации изделий.
• Универсальный алюминиевый профиль шины 96х177 мм, совмещенный с профилем рамы, обеспечивает высокую жесткость, прочность и надежность конструкции сдвижных ворот.
• Минимальный рабочий ресурс ворот составляет 25 000 циклов открывания и закрывания ворот, что ориентировочно соответствует 15 годам эксплуатации откатных ворот (по четыре открывания и закрывания ворот ежедневно на протяжении всего периода).
• Скрытый крепеж гарантирует более высокую степень защиты от несанкционированного доступа. Отсутствие видимых элементов крепежа обеспечивает более эстетичный внешний вид конструкций.
• Бесшумность работы раздвижных ворот обеспечивается за счет использования опор с роликами из стеклонаполненного полиамида и нейлоновой зубчатой рейки.
• Конструкция ворот «АЛЮТЕХ» предусматривает возможность быстро устранять различного рода повреждения или менять один вид заполнения на другой, не прибегая к демонтажу конструкции.

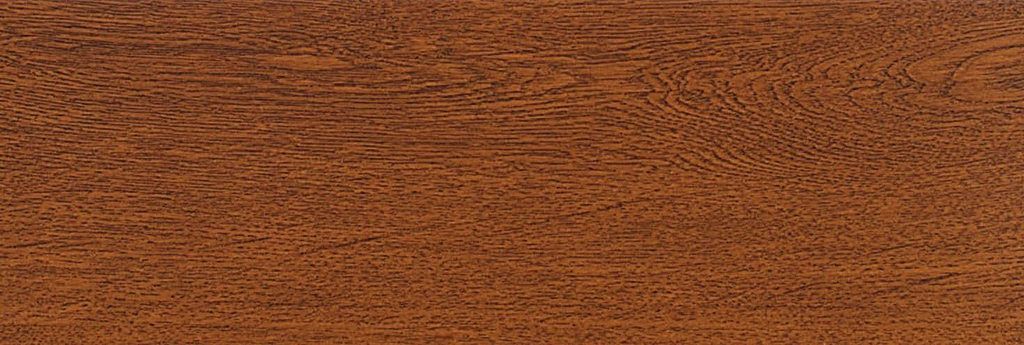

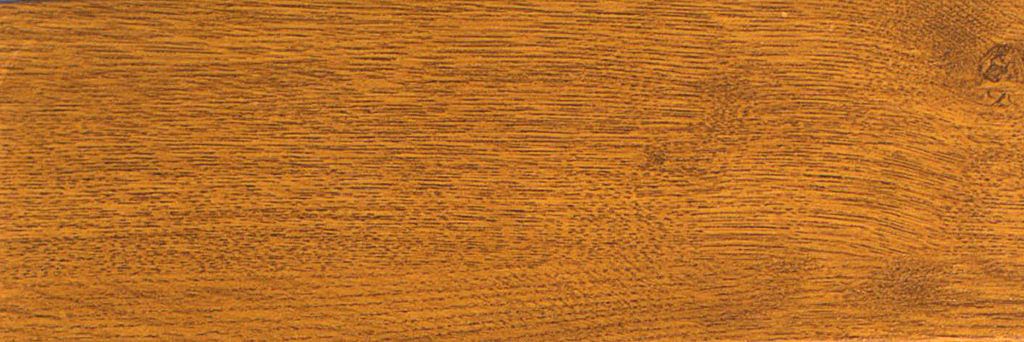

Ворота из сэндвич-панелей, имитирующих текстуру древесины (золотой дуб, темный дуб, вишня), обладают всеми преимуществами стальных ворот и придают коттеджу элементы престижа и индивидуальности.

Высокая прочность и устойчивость к ветровым и ударным нагрузкам

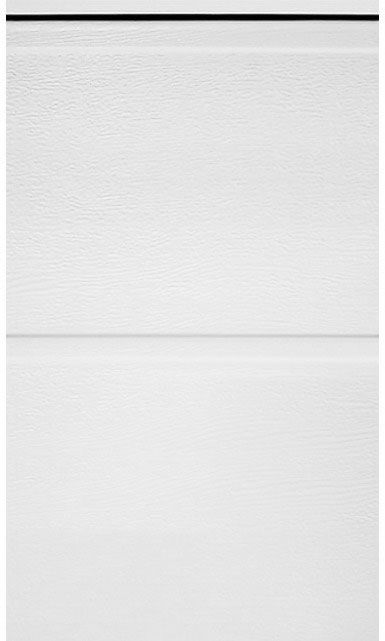

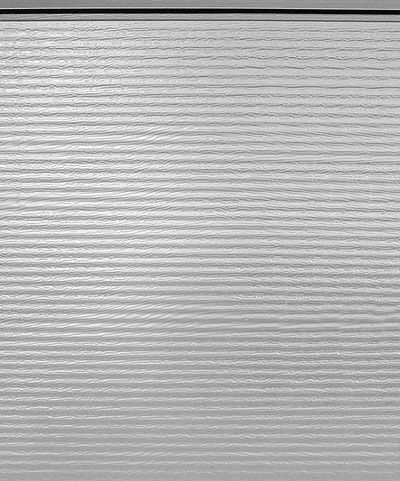

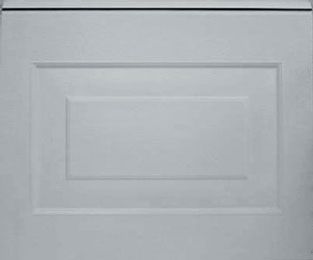

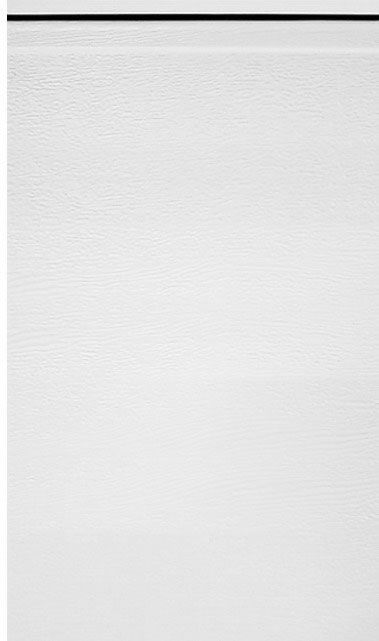

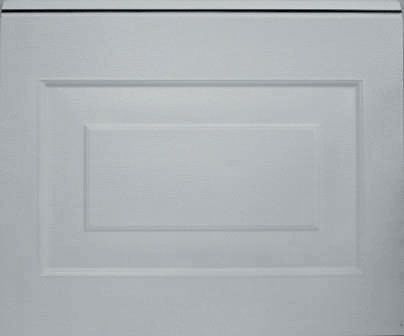

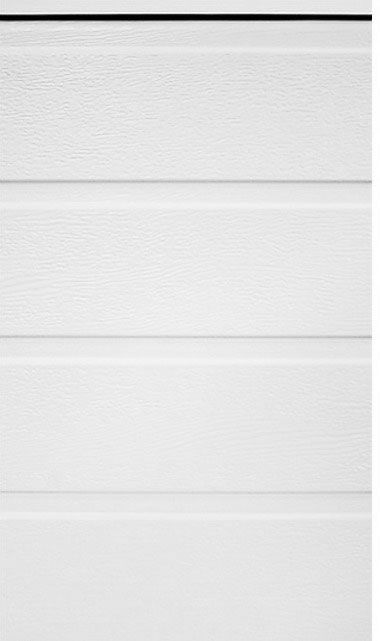

1. Сэндвич-панель «АЛЮТЕХ» – одна из самых прочных панелей в Европе. Ее толщина 45 мм, что определяет устойчивость въездных ворот и калиток к ветровым и ударным нагрузкам.
2. Повышенная плотность пенополиуретанового наполнителя (46-47 кг/м3) обеспечивает жесткость воротного полотна и высокую стойкость к деформации.
3. Каждая сэндвич-панель снабжена полимерным EPDM-уплотнителем, сохраняющим высокую механическую прочность и эластичность при низких температурах. Уплотнитель исключает появление зазоров между панелями.

По всему периметру заполнения между штапиком и сэндвич-панелью устанавливается резиновый уплотнитель FRK12 на основе полимерного каучука.

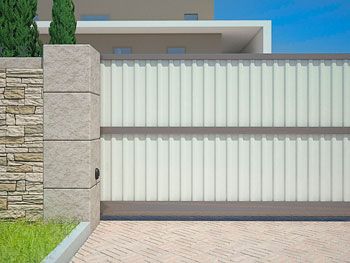

Профили роликовой прокатки AG/77, AG/77H, PD/77

Высокая прочность и устойчивость к ветровым и ударным нагрузкам

1. Использование алюминиевой ленты строго установленной толщины гарантирует стабильные прочностные характеристики и длительный срок эксплуатации полотна ворот/калитки с заполнением из профиля роликовой прокатки.
2. Равномерное пенозаполнение гарантирует высокую устойчивость к нагрузкам и минимизирует деформацию профилей.
3. Покрытие ПУР-ПА обеспечивает высокую устойчивость к истиранию и царапинам, УФ-излучению и перепадам температур, стойкость к растяжению, растрескиванию и отслаиванию, высокую устойчивость к коррозии.
4. Высокое качество покрытия профилей «АЛЮТЕХ» подтверждено протоколами испытаний BASF Coating (Германия) и AkzoNobel (Швеция).

Алюминиевые экструдированные профили различной ширины: 37, 82 и 87 мм

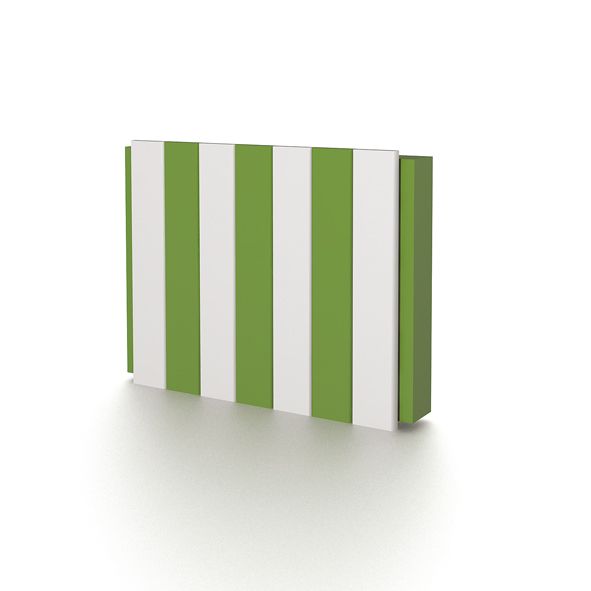

Сплошное заполнение алюминиевым профилем шириной 87 мм с перепадом по высоте позволяет создать индивидуальный стиль фасада.

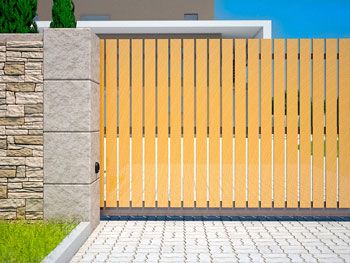

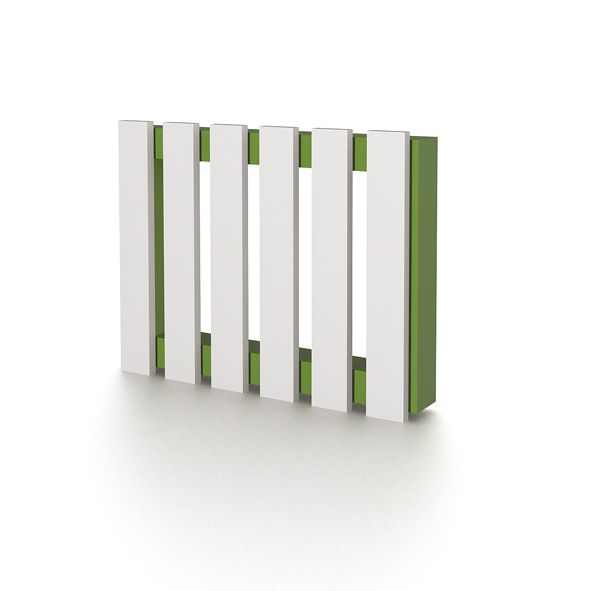

Использование профилей различной ширины и цвета для изготовления ворот дают возможность воплотить в готовой конструкции различные цветовые решения. Чтобы создать разнообразные по виду и цвету конструкции ворот, можно варьировать ширину, цвет и шаг профилей. Для этого используется разряженное заполнение алюминиевым профилем 37 и/или 82 мм.

Качественные алюминиевые сплавы

1. Применение алюминиевых сплавов при производстве основных элементов конструкции откатных, распашных ворот и калиток, а также заполнения исключает коррозию и обеспечивает длительный срок эксплуатации изделий.
2. Для производства профилей используются только первичные сплавы. Высокое качество алюминиевых сплавов для производства экструдированных профилей «АЛЮТЕХ» подтверждено заключением аккредитованного испытательного центра государственного научного учреждения «Институт порошковой металлургии» (аттестат №BY/112/02/1/0/0263), где была проведена экспертиза сплавов.

Качество порошковой окраски

Лакокрасочное покрытие профилей «АЛЮТЕХ» характеризуется высокой устойчивостью к коррозии, механическому воздействию, стойкостью к растрескиванию и отслаиванию, стабильностью блеска глянцевого покрытия. Подтверждено сертификатом QUALICOAT (Швейцария).

Высокие антикоррозионные свойства покрытия

Обеспечивают длительную эксплуатацию въездных ворот и калиток в условиях воздействия агрессивной среды. Это особенно актуально для приморских регионов, где характерно большое количество солей в воздухе, в частности ионов хлора и йода. Устойчивость лакокрасочного покрытия экструдированных профилей к коррозии подтверждена сертификатом SEASIDE (Швейцария).

Цветовая гамма алюминиевых профилей

Алюминиевые профили имеют глянцевую структуру поверхности и представлены в различных цветах: от классических белого и коричневого до оригинальных – красный рубин, зеленый мох, серебристый металлик, шоколадный.

Экономичные варианты заполнения

Конструкция откатных ворот предусматривает возможность изготовления полотна из экономичных материалов по желанию заказчика.
В алюминиевую раму ворот/калитки можно установить профилированный лист, деревянную доску или любой другой листовой материал.

Конструкция откатных самонесущих ворот

Откатные ворота представляют собой самонесущую конструкцию, в которой алюминиевая рама ворот с заполнением перемещается по роликовым опорам, установленным на фундаменте вне зоны проезда ворот (за проемом).



Столб проема Забор Полотно Улавливатель верхний

Улавливатель нижний Кронштейн крепления Опорная рама Столб удерживающий с роликами

Столб дополнительный с роликами Раскос Двигатель Засов

Правильный монтаж раздвижных ворот позволяет без труда открывать и закрывать ворота вручную. Для запирания используется засов, который входит в базовую комплектацию.

Дополнительная комплектация автоматических въездных ворот

Сдвижные ворота производства «АЛЮТЕХ» могут комплектоваться следующими элементами:

• рамой опорной для бетонирования;
• столбом поддерживающим и раскосом;
• рейкой зубчатой.

Для дополнительного комфорта откатные ворота для дачи и промышленных объектов можно дополнить отдельно стоящей калиткой, которая обеспечит удобный проход на территорию.
